1.Umsókn:
Rafmagnsstrengir fyrir raforkukerfi, neðanjarðar og í kapalrásum.
2.Tæknilegar upplýsingar

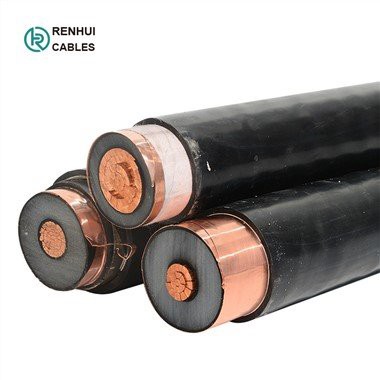

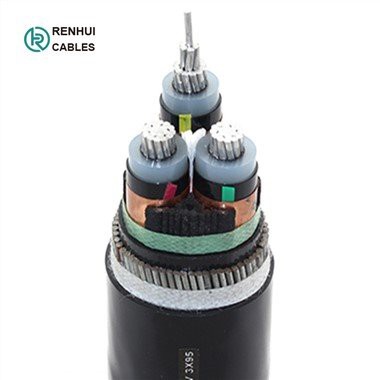

Hljómsveitarstjóri:Álleiðari samkvæmt BS EN 60228:2005 (áður BS6360) Hljómsveitarskjár:Hálfleiðandi efni Einangrun:XLPE (Cross-Linked Polyethylene) Tegund GP8 til BS7655 Einangrunarskjár:Hálfleiðandi efni Málmskjár:Einstakur og heildar kopar borði skjár til BS6622 Fylliefni:PETP (pólýetýlen tereftalat) trefjar Skiljari:Bindandi borði Rúmföt:PVC (pólývínýlklóríð) gerð TM1 til BS7655 Brynvarið Einn kjarna: AWA (álvír brynvarður) Fjölkjarna: SWA (Steel Wire Armored) Slíður:PVC (pólývínýlklóríð) gerð TM1 til BS7655 Slíðurlitur:Rauður eða Svartur |
|
3.Vörustaðall
Þessi vara er framleidd samkvæmt GB/T12706.2, sem jafngildir IEC60502.2. Eða BS, DIN, ICEA staðall samkvæmt beiðni viðskiptavina.
IEC 60228 Leiðarar einangrunarkapla
IEC 60502-2 Rafmagnskaplar með pressuðu einangrun og fylgihlutir þeirra fyrir málspennu frá 1 kV(Um=1.2kV) upp í 30kV (Um=36kV) - Hluti 2: Kaplar fyrir málspennu af 6 kV(Um=7.2kV) og 30 kV(Um=36kV).
4.Tæknileg breytu
Þriggja kjarna 8,7/15KV (Um=17,5KV) | |||||||||||||
Nom. Þverskurðarsvæði | Óbrynjaðar kaplar | Brynvarðar kaplar úr stálvír | |||||||||||
Nom. Einangrunarþykkt | Koparvír skjásvæði | Nom. Slíðurþykkt | U.þ.b. Heildarþvermál | U.þ.b. Þyngd | Kopar borði skjásvæði | Nom. Þykkt rúmfata | Nom. Brynjavír þvermál | Nom. Slíðurþykkt | U.þ.b. Heildarþvermál | U.þ.b. Þyngd | |||
CU | AL | ||||||||||||
CU | AL | ||||||||||||
mm² | mm | mm² | mm | mm | kg/km | mm² | mm | mm | mm | mm | kg/km | ||
25 | 4.5 | 16 | 2.4 | 48.4 | 3000 | 2420 | 4.4 | 1.4 | 2.5 | 2.6 | 55.2 | 5600 | 5100 |
35 | 4.5 | 16 | 2.5 | 50.4 | 3450 | 2670 | 4.7 | 1.4 | 2.5 | 2.7 | 57.6 | 6130 | 5440 |
50 | 4.5 | 16 | 2.6 | 53.7 | 4140 | 3190 | 4.9 | 1.5 | 2.5 | 2.8 | 61.1 | 7010 | 6060 |
70 | 4.5 | 16 | 2.7 | 57.2 | 4980 | 3640 | 5.3 | 1.5 | 2.5 | 2.9 | 64.6 | 8030 | 6700 |
95 | 4.5 | 16 | 2.8 | 60.6 | 5900 | 4050 | 5.7 | 1.6 | 2.5 | 3.0 | 68.2 | 9160 | 7330 |
120 | 4.5 | 16 | 2.9 | 63.9 | 6870 | 4560 | 6.1 | 1.7 | 2.5 | 3.1 | 71.7 | 10340 | 8030 |
150 | 4.5 | 25 | 3.0 | 67.9 | 8030 | 5230 | 6.4 | 1.7 | 2.5 | 3.2 | 75.4 | 11730 | 8930 |
185 | 4.5 | 25 | 3.1 | 71.1 | 9310 | 5770 | 6.8 | 1.8 | 3.15 | 3.4 | 80.6 | 14170 | 10570 |
240 | 4.5 | 25 | 3.3 | 76.9 | 11390 | 6680 | 7.4 | 1.9 | 3.15 | 3.6 | 86.6 | 16670 | 11810 |
300 | 4.5 | 25 | 3.5 | 81.6 | 13510 | 7790 | 7.9 | 2.0 | 3.15 | 3.7 | 91.3 | 19140 | 13340 |
400 | 4.5 | 35 | 3.7 | 89.9 | 17130 | 9340 | 8.5 | 2.1 | 3.15 | 4.0 | 100.0 | 23360 | 15410 |
Þriggja kjarna 19/33KV (Um=36KV) | |||||||||||||
Nom. Þverskurðarsvæði | Óbrynjaðar kaplar | Brynvarðar kaplar úr stálvír | |||||||||||
Nom. Einangrunarþykkt | Koparvír skjásvæði | Nom. Slíðurþykkt | U.þ.b. Heildarþvermál | U.þ.b. Þyngd | Kopar borði skjásvæði | Nom. Þykkt rúmfata | Nom. Brynjavír þvermál | Nom. Slíðurþykkt | U.þ.b. Heildarþvermál | U.þ.b. Þyngd | |||
CU | AL | ||||||||||||
Cu | AL | ||||||||||||
mm² | mm | mm² | mm | mm | kg/km | mm² | mm | mm | mm | mm | kg/km | ||
35 | 8.0 | 16 | 3.1 | 60 | 3750 | 2880 | 6.5 | 1.7 | 2.5 | 3.2 | 74.9 | 9460 | 8700 |
50 | 8.0 | 16 | 3.2 | 65 | 5240 | 4260 | 6.7 | 1.8 | 3.15 | 3.4 | 79.0 | 10620 | 9680 |
70 | 8.0 | 16 | 3.3 | 70 | 6120 | 4730 | 7.1 | 1.8 | 3.15 | 3.5 | 82.5 | 11840 | 10440 |
95 | 8.0 | 16 | 3.4 | 74 | 7140 | 5240 | 7.5 | 1.9 | 3.15 | 3.6 | 86.4 | 13200 | 11350 |
120 | 8.0 | 16 | 3.5 | 77 | 8080 | 5710 | 7.9 | 2.0 | 3.15 | 3.7 | 89.9 | 14520 | 12190 |
150 | 8.0 | 25 | 3.6 | 80 | 9120 | 6220 | 8.2 | 2.0 | 3.15 | 3.8 | 93.6 | 16070 | 13280 |
185 | 8.0 | 25 | 3.7 | 84 | 10440 | 6940 | 8.6 | 2.1 | 3.15 | 3.9 | 97.3 | 17710 | 14090 |
240 | 8.0 | 25 | 3.9 | 91 | 12620 | 8010 | 9.2 | 2.2 | 3.15 | 4.1 | 103.2 | 20370 | 15460 |
300 | 8.0 | 25 | 4.0 | 95 | 14690 | 8800 | 9.7 | 2.3 | 3.15 | 4.3 | 108.2 | 22980 | 17210 |
400 | 8.0 | 35 | 4.3 | 103 | 17720 | 10230 | 10.3 | 2.4 | 3.15 | 4.5 | 116.8 | 27480 | 19450 |
5.PakkiEfni:
Trétromma, Trétromma úr stáli (fumigation)
Kapallengd í hverri trommu: 500m/1000m eða samkvæmt raunverulegum kröfum um snúrulengd.
