19/33KV kapall

1)BS 6622 XLPE/PVC meðalspenna 19/33 (36)kV kapall
2) Rafmagnsstrengir fyrir raforkukerfi, neðanjarðar og í kapalrásum. Hentar fyrir beina greftrun.
3) Þessi vara er framleidd í samræmi við GB/T12706.2, sem jafngildir IEC60502.2. Eða BS, DIN, ICEA staðall samkvæmt beiðni viðskiptavina.

Hringdu í okkur

DaH jaw

Sækja vörulista

CE vottorð-Renhui

ISO% 7b% 7b0% 7d% 7dRenhui

Lýsing

1.Eiginleikar:
Spennustig Uo/U (Um): 19/33 (36)kV
Hitastig fast: 0 gráður í plús 90 gráður
Lágmarks beygjuradíus:
1 kjarni - Fastur: 15 x heildarþvermál
3 kjarna - Fast: 12 x heildarþvermál

2.Vörustaðall
BS 6622, EN 60228, IEC 60502-2
Logavarnarefni samkvæmt IEC/EN 60332-1-2

3. Umsókn:
Rafmagnsstrengir fyrir raforkukerfi, neðanjarðar og í kapalrásum. Hentar fyrir beina greftrun.

4.Framkvæmdir:

Leiðari: Flokkur 2 strandaður koparleiðari
Leiðaraskjár: Hálfleiðandi XLPE (krosstengt pólýetýlen)
Einangrun: XLPE (krosstengt pólýetýlen)
Einangrunarskjár: Hálfleiðandi XLPE (krosstengt pólýetýlen)
Málmskjár: Einstakur eða sameiginlegur koparbandsskjár
Fylliefni: PET (pólýetýlen tereftalat) trefjar
Skiljuð: Binduband
Rúmföt: PVC (pólývínýlklóríð)
Brynja
Einkjarna: AWA (Aluminium Wire Armoured)
Fjölkjarna: SWA (Steel Wire Armoured)
Slíður: PVC (pólývínýlklóríð)
Slíðurlitur: Rauður Svartur

47_

5.Tæknileg breytu

Fjöldi kjarna og nafnþversnið	Þykkt einangrunar		Þykkt stálbands	Þykkt á Slíður	U.þ.b. heildar þvermál	U.þ.b. þyngd	Hámark DC viðnám leiðara (20ºC)	Núverandi burðargeta
(mm²)	(mm)		(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	Í lofti (A)	Í jörðu (A)
YJV22 (N2XSEBY) - 6/10kV
3X25		3.4	0.5	2.3	43.1	2803	0.727	120	135
3X35		3.4	0.5	2.4	45.5	3229	0.524	145	165
3X50		3.4	0.5	2.5	48.5	3773	0.387	170	190
3X70		3.4	0.5	2.6	52.3	4612	0.268	210	240
3X95		3.4	0.5	2.7	56.0	5582	0.193	265	285
3X120		3.4	0.5	2.9	59.4	6513	0.153	300	320
3X150		3.4	0.5	3.0	62.9	7494	0.124	340	365
3X185		3.4	0.5	3.1	66.7	8802	0.0991	390	410
3X240		3.4	0.5	3.3	71.9	10742	0.0754	455	480
3X300		3.4	0.5	3.4	76.8	12747	0.0601	520	540
3X400		3.4	0.8	3.7	84.5	16436	0.0470	600	610
YJV22 (N2XSEBY) - 8.7/15kV
3X25		4.5	0.5	2.5	49.6	3297	0.727	125	135
3X35		4.5	0.5	2.6	52.0	3743	0.524	150	165
3X50		4.5	0.5	2.7	55.2	4338	0.387	180	190
3X70		4.5	0.5	2.8	59.1	5211	0.268	220	240
3X95		4.5	0.5	2.9	62.9	6243	0.193	265	285
3X120		4.5	0.5	3.0	66.4	7209	0.153	310	320
3X150		4.5	0.5	3.1	69.8	8221	0.124	350	365
3X185		4.5	0.5	3.3	74.1	9634	0.0991	400	410
3X240		4.5	0.5	3.4	79.2	11629	0.0754	465	480
3X300		4.5	0.8	3.6	85.8	14591	0.0601	535	540
3X400		4.5	0.8	3.9	93.1	17645	0.0470	615	610

Fjöldi kjarna og nafnþversnið	Þykkt einangrunar		Þykkt stálbands	Þykkt á Slíður	U.þ.b. heildar þvermál	U.þ.b. þyngd	Hámark DC viðnám leiðara (20ºC)	Núverandi burðargeta
(mm²)	(mm)		(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	Í lofti (A)	Í jörðu (A)
YJV22 (N2XSEBY) - 12/20kV
3X35		5.5	0.5	2.8	57.1	4102	0.524	150	160
3X50		5.5	0.5	2.9	59.7	4658	0.387	180	190
3X70		5.5	0.5	3.0	64.0	5566	0.268	220	235
3X95		5.5	0.5	3.1	68.0	6623	0.193	265	285
3X120		5.5	0.5	3.3	71.2	7602	0.153	310	320
3X150		5.5	0.5	3.4	74.6	8692	0.124	350	365
3X185		5.5	0.5	3.5	78.6	10045	0.0991	400	410
3X240		5.5	0.8	3.7	85.6	12911	0.0754	465	475
3X300		5.5	0.8	3.9	90.4	15196	0.0601	535	535
3X400		5.5	0.8	4.1	97.4	18181	0.0470	615	605
YJV22 (N2XSEBY) - 18/30kV
3X35		8.0	0.5	3.2	69.1	5271	0.524	172	154
3X50		8.0	0.5	3.3	71.8	5867	0.387	205	181
3X70		8.0	0.5	3.4	76.0	6836	0.268	253	220
3X95		8.0	0.8	3.6	81.3	8736	0.193	307	263
3X120		8.0	0.8	3.7	84.5	9792	0.153	352	298
3X150		8.0	0.8	3.8	87.9	10964	0.124	397	332
3X185		8.0	0.8	3.9	91.9	12416	0.0991	453	374
3X240		8.0	0.8	4.1	97.6	14595	0.0754	529	431
3X300		8.0	0.8	4.2	102.9	16978	0.0601	599	482
3X400		8.0	0.8	4.5	109.4	20038	0.0470	683	541

6.PakkiEfni :

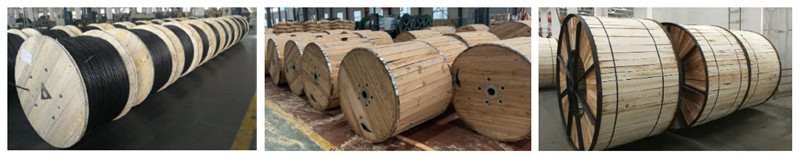

Trétromma, Trétromma úr stáli (fumigation)
Kapallengd í hverri trommu: 500m/1000m eða samkvæmt raunverulegum kröfum um snúrulengd.
