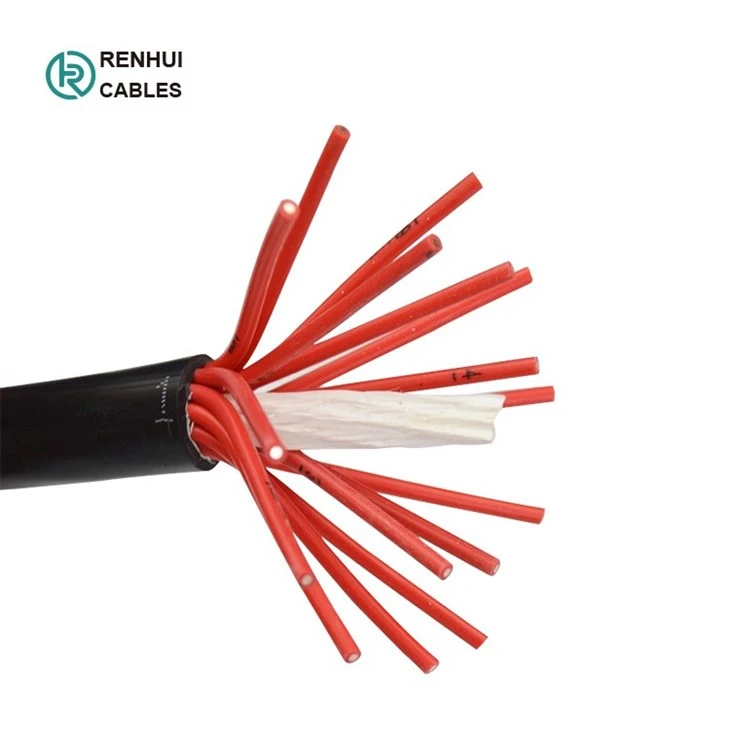

1.Umsókn (XLPE einangruð tækjakaplar):
Tækjakaplar eru almennt notaðir til uppsetningar innandyra og henta fyrir blaut og rök svæði. Almennt notað innan iðnaðarferlaframleiðslustöðva fyrir samskipti, gagna- og raddflutningsmerki og þjónustu, einnig notað til að samtengja rafbúnað og tæki, LSOH slíðurinn getur dregið úr eitruðum reyk og gufum.
 |
 |
 |
 |
2.Staðlar (XLPE einangruð tækjakaplar):
IEC 60332, BS5308
3.Kapalbygging (XLPE einangruð tækjakaplar):
|
|
|
|
Hljómsveitarstjóri |
Gleypa eða niðursoðinn kopar, stærðir: {{0}}.5mm² og 0.75mm² fjölstrengið(Class 5), 0,5 mm², 1.0 mm² solid(Class 1), 1,5 mm² eða 2,5 mm², fjölþráður (flokkur 2) til BS6360 |
|
Einangrun |
XLPE (krossbundið pólýetýlen) eða PE (valfrjálst) |
|
Pörun |
Tveir einangraðir leiðarar jafnt snúnir saman með lagningu sem er ekki meira en 100 mm |
|
Litakóði |
Sjá tæknilegar upplýsingar |
|
Límband |
PETP gagnsæ borði |
|
Sameiginlegur skjár |
Ál/pólýester límband er sett á uppsett pör með málmhlið niður í snertingu við niðurfallsvír úr niðursoðnum kopar, 0.5mm² |
|
Ytra slíður |
LSOH(Low Smoke Zero Halogen) slíður Logavarnarefni samkvæmt IEC60332-3-22 Halógenfrítt til IEC60754-1 Lítil reyklosun til IEC61034-1-2 |
|
Litur slíður |
Svartur eða blár |
4.Vélræn og rafeiginleikar (XLPE einangruð tækjakaplar):
|
Vinnuhitastig |
-20C allt að plús 90C( föst uppsetning) |
|
0C til plús 50C (við notkun) |
|
|
Lágmarks beygjuradíus |
5 x heildarþvermál |
|
Stærð leiðarasvæðis |
mm² |
0.5 |
0.5 |
0.75 |
1.0 |
1.5 |
|
|
Hljómsveitarstjóri Stranding |
nr. x mm |
1 x 0.8 |
16 x 0.2 |
24 x 0.2 |
1 x 1.13 |
7 x 0.53 |
|
|
Viðnám leiðara max |
ohm/km |
36.8 |
39.7 |
26.5 |
18.2 |
12.3 |
|
|
Einangrunarþol mín |
Gohm/km |
5 |
5 |
5 |
5 |
5 |
|
|
Rafmagnsójafnvægi við 1 kHz (para til að para skjá) |
pF/250m |
250 |
|||||
|
Hámark Gagnkvæm rafrýmd @ 1 kHz fyrir snúrur sem ekki eru stýrikerfi eða stýrikerfi (nema eitt par og tvö pör) |
pF/m |
115 |
115 |
115 |
115 |
115 |
|
|
Hámark Gagnkvæm rafrýmd @ 1 kHz IS/OS snúrur (inniheldur 1 par og 2 pör) |
pF/m |
75 |
75 |
75 |
75 |
75 |
|
|
Hámark L/R hlutfall fyrir aðliggjandi kjarna (Inductance / Resistance) |
μH/ohm |
25 |
25 |
25 |
25 |
40 |
|
|
Prófspenna |
Kjarni til kjarna |
V |
1000 |
1000 |
1000 |
1000 |
1000 |
|
Kjarni á skjá |
V |
1000 |
1000 |
1000 |
1000 |
1000 |
|
|
Málspenna max |
V |
300/500 |
300/500 |
300/500 |
300/500 |
300/500 |
|
5.Parameter (XLPE einangruð tækjakaplar):
|
Fjöldi para |
Fjöldi og þvermál víra |
Nafnleiðari Þversniðssvæði |
Nafnþykkt einangrunar |
Nafnþykkt slíðurs |
Nafnþvermál kapals |
U.þ.b. Þyngd |
|
nr./mm |
mm² |
mm |
mm |
mm |
kg/km |
|
|
2 |
1/0.8 |
0.5 |
0.5 |
0.9 |
9.7 |
95 |
|
5 |
1/0.8 |
0.5 |
0.5 |
1.2 |
13 |
180 |
|
10 |
1/0.8 |
0.5 |
0.5 |
1.2 |
16.9 |
310 |
|
15 |
1/0.8 |
0.5 |
0.5 |
1.3 |
19.7 |
440 |
|
20 |
1/0.8 |
0.5 |
0.5 |
1.3 |
22.3 |
560 |
|
30 |
1/0.8 |
0.5 |
0.5 |
1.5 |
27.1 |
820 |
|
50 |
1/0.8 |
0.5 |
0.5 |
2 |
35 |
1370 |
|
2 |
16/0.2 |
0.5 |
0.6 |
1.1 |
11.2 |
110 |
|
5 |
16/0.2 |
0.5 |
0.6 |
1.2 |
14.5 |
250 |
|
10 |
16/0.2 |
0.5 |
0.6 |
1.3 |
19.3 |
480 |
|
15 |
16/0.2 |
0.5 |
0.6 |
1.5 |
22.6 |
570 |
|
20 |
16/0.2 |
0.5 |
0.6 |
1.5 |
25.7 |
780 |
|
30 |
16/0.2 |
0.5 |
0.6 |
1.7 |
31 |
1020 |
|
50 |
16/0.2 |
0.5 |
0.6 |
2.2 |
39.9 |
1680 |
|
2 |
1/1.13 |
1 |
0.6 |
1.1 |
11.9 |
200 |
|
5 |
1/1.13 |
1 |
0.6 |
1.2 |
15.4 |
290 |
|
10 |
1/1.13 |
1 |
0.6 |
1.3 |
20.5 |
580 |
|
15 |
1/1.13 |
1 |
0.6 |
1.5 |
24.1 |
780 |
|
20 |
1/1.13 |
1 |
0.6 |
1.7 |
27.7 |
1010 |
|
30 |
1/1.13 |
1 |
0.6 |
2 |
33.7 |
1430 |
|
50 |
1/1.13 |
1 |
0.6 |
2.2 |
42.5 |
2360 |
|
2 |
7/0.53 |
1.5 |
0.6 |
1.2 |
13.6 |
250 |
|
5 |
7/0.53 |
1.5 |
0.6 |
1.3 |
17.7 |
460 |
|
10 |
7/0.53 |
1.5 |
0.6 |
1.5 |
23.9 |
760 |
|
15 |
7/0.53 |
1.5 |
0.6 |
1.7 |
28 |
1020 |
|
20 |
7/0.53 |
1.5 |
0.6 |
2 |
31.7 |
1350 |
|
30 |
7/0.53 |
1.5 |
0.6 |
2.2 |
38.6 |
1900 |
|
50 |
7/0.53 |
1.5 |
0.6 |
2.2 |
48.9 |
3060 |
6. Framleiðsla Framfarir
7. Vottorð:
 |
 |
8.Pökkun:
-Trétromma úr stáli (fumigation)
Kapallengd í hverri trommu: 1000m/2000m eða samkvæmt raunverulegum kröfum um snúrulengd.
- Trommustærð:
Eins og á lengd kapal og stærð gáma
Til að geta gefið þér nákvæmt verð, vinsamlegast segðu okkur frá því magni sem þú þarft á snúrulengd þinni. Stærra magn, meiri afsláttarávinningur tilbúinn fyrir þig!
-Sendingarhöfn:
Qingdao, eða aðrar hafnir samkvæmt kröfum þínum.
-Sjófrakt:
FOB/C&F/CIF tilvitnun er öll fáanleg.
 |
 |
 |
