1.Evrópskur staðall MV snúrur Spennueinkunn
N2XSY - einn kopar kjarna XLPE einangruð með PVC yfirklæði 6/10kV 12/20kV 18/30kV
N2XS2Y - einn koparkjarna XLPE einangruð með PE yfirklæði 6/10kV 12/20kV 18/30kV
NA2XSY - einn álkjarna XLPE einangruð með PVC yfirklæði 6/10kV 12/20kV 18/30kV
NA2XS2Y - einn álkjarna XLPE einangruð með PE yfirklæði 6/10kV 12/20kV 18/30kV
N2XSEY - 3 koparkjarna XLPE einangruð með PVC yfirklæði 6/10kV
N2XS(F)2Y - einn koparkjarna XLPE einangruð með vatnsblokkandi dufti og PE yfirklæði 6/10kV 12/20kV 18/30kV
N2XS(FL)2Y - einn koparkjarna XLPE einangruð með vatnsblokkandi dufti og álbandi sem er þétt tengt við PE slíður 6/10kV 12/20kV
NA2XS(F)2Y - einn álkjarna XLPE einangruð með vatnsblokkandi dufti og PE yfirklæði 6/10kV 12/20kV 18/30kV
NA2XS(FL)2Y - einn álkjarna XLPE einangruð með vatnsblokkandi dufti og álbandi þétt tengt við PE slíður 6/10kV 12/20kV 18/30kV
2.Smíði miðspennu kapals:

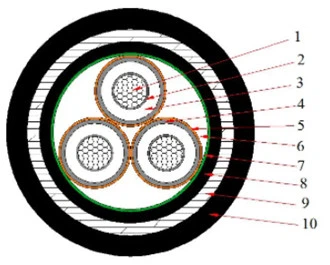

| MV kapallag | MV kapalefni | Kapalteikning |
Hljómsveitarstjóri | Kopar eða ál - Class 1 solid, Class 2 stranded |
|
Hljómsveitarskjár | Hálfleiðandi lag | |
Einangrun | XLPE (krosstengt pólýetýlen) | |
Einangrunarskjár | Hálfleiðandi lag | |
Metallic skjár | Koparvír og/eða koparteip | |
Innri slíður | Notað þar sem Armor er einnig notað. | |
Brynja | Einn kjarna: Álvír / borði | |
Ytra slíður | LDPE, MDPE (Lág/miðlungsþéttleiki pólýetýlen), PVC (pólývínýlklóríð), LSZH (Low Smoke Zero Halogen) |
3.Vörustaðall
IEC 60502-2 Rafmagnskaplar með pressuðu einangrun og fylgihlutir þeirra fyrir málspennu frá 1 kV(Um=1.2kV) upp í 30kV (Um=36kV) - Hluti 2: Kaplar fyrir málspennu af 6 kV(Um=7.2kV) og 30 kV(Um=36kV).
4.PakkiEfni:
Trétromma, Trétromma úr stáli (fumigation)
Kapallengd í hverri trommu: 500m/1000m eða samkvæmt raunverulegum kröfum um snúrulengd.
