IEC 60502 lágspennukaplar

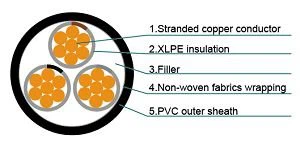

Hljómsveitarstjóri:

glóðaður kopar eða úr venjulegu áli eða álblöndu

Einangrun:

XLPE / PVC efni

Brynja:

Ál-/galvaniseruðu stál-/stálvír eru settir með þyrlu yfir innri hlífina samkvæmt IEC 60502-1, eða tvöföld ál-/stálbönd og kopar/tinn koparvír er einnig hægt að framleiða sé þess óskað.

Slíður:

PVC efnasamband

Slíður litur:

svartur

Litakóði (1)

1 kjarna

Rauður eða Svartur

2 kjarna

Rauður, Svartur

3 kjarna

Rauður, Gulur, Blár

4 kjarna

Rauður, gulur, blár, svartur

5 kjarna

Rauður, gulur, blár, svartur, grænn

Yfir 5 kjarna

Svartir kjarna með hvítum tölustöfum

Litakóði (2)

1 kjarna

Brúnn eða Blár

2 kjarna

Brúnn eða Blár

3 kjarna

Brúnn, Svartur, Grár

4 kjarna

Blár, Brúnn, Svartur, Grár

5 kjarna

Grænt/gult, blátt, brúnt, svart, grátt

Yfir 5 kjarna

Svartir kjarna með hvítum tölustöfum

við uppsetningu:

-5 gráðu allt að +50 gráðu

fast uppsett:

-30 gráðu allt að +70 gráðu

við skammhlaup max. 5 s:

allt að 160 gráður

Nafnspenna:

Uο/U=0,6/1 kV

Prófspenna:

4 kV

Hámark rekstrarspenna í þriggja fasa kerfum:

1,2 kV

Hámarks togstyrkur:

50 N/mm²

Hegðun í eldi:

IEC 60332-1

Lágmarks innri beygjuradíus:

einn kjarna:

15D

fjölkjarna:

12D

mm^²

mm

mm

mm

mm

1x1.5

1.4

0.7

1.4

5.6

1x2.5

1.8

0.7

1.4

6.0

1x4

2.3

0.7

1.4

6.5

1x6

2.8

0.7

1.4

7.0

1x10

3.6

0.7

1.4

7.8

1x16

4.5

0.7

1.4

8.7

1x25

5.6

0.9

1.4

10.2

1x35

6.7

0.9

1.4

11.3

1x50

8.0

1

1.4

12.8

1x70

9.4

1.1

1.4

14.4

1x95

11.0

1.1

1.5

16.1

1x120

12.4

1.2

1.5

17.8

1x150

13.8

1.4

1.6

19.8

1x185

15.3

1.6

1.6

21.8

1x240

17.5

1.7

1.7

24.4

1x300

19.5

1.8

1.8

26.7

1x400

22.6

2

1.9

30.5

1x500

25.2

2.2

2.0

33.7

1x630

28.3

2.4

2.2

37.4

1x800

31.9

2.6

2.3

41.7

1x1000

35.7

2.8

2.4

46.2

mm^²

mm

mm

mm

mm

2x1.5

1.4

0.7

1.8

9.2

2x2.5

1.8

0.7

1.8

10.0

2x4

2.3

0.7

1.8

11.0

2x6

2.8

0.7

1.8

12.0

2x10

3.6

0.7

1.8

13.6

2x16

4.5

0.7

1.8

15.4

2x25

5.6

0.9

1.8

18.4

2x35

6.7

0.9

1.8

20.6

2x50

8.0

1

1.8

23.6

2x70

9.4

1.1

1.8

26.8

2x95

11.0

1.1

1.9

30.2

2x120

12.4

1.2

2.0

33.7

2x150

13.8

1.4

2.2

37.5

2x185

15.3

1.6

2.3

41.6

2x240

17.5

1.7

2.5

46.7

2x300

19.5

1.8

2.6

51.4

2x400

22.6

2

2.9

58.9

mm^²

mm

mm

mm

mm

3x1.5

1.4

0.7

1.8

9.6

3x2.5

1.8

0.7

1.8

10.5

3x4

2.3

0.7

1.8

11.6

3x6

2.8

0.7

1.8

12.6

3x10

3.6

0.7

1.8

14.4

3x16

4.5

0.7

1.8

16.3

3x25

5.6

0.9

1.8

19.5

3x35

6.7

0.9

1.8

21.9

3x50

8.0

1

1.8

25.1

3x70

9.4

1.1

1.9

28.7

3x95

11.0

1.1

2.0

32.4

3x120

12.4

1.2

2.1

36.1

3x150

13.8

1.4

2.3

40.3

3x185

15.3

1.6

2.4

44.6

3x240

17.5

1.7

2.6

50.2

3x300

19.5

1.8

2.7

55.2

3x400

22.6

2

3.0

63.3

mm^²

mm

mm

mm

mm

4x1.5

1.4

0.7

1.8

10.4

4x2.5

1.8

0.7

1.8

11.3

4x4

2.3

0.7

1.8

12.5

4x6

2.8

0.7

1.8

13.7

4x10

3.6

0.7

1.8

15.7

4x16

4.5

0.7

1.8

17.8

4x25

5.6

0.9

1.8

21.5

4x35

6.7

0.9

1.8

24.1

4x50

8.0

1

1.8

27.8

4x70

9.4

1.1

2.0

32.0

4x95

11.0

1.1

2.1

36.1

4x120

12.4

1.2

2.3

40.2

4x150

13.8

1.4

2.4

44.9

4x185

15.3

1.6

2.6

49.8

4x240

17.5

1.7

2.8

56.0

4x300

19.5

1.8

3.0

61.7

4x400

22.6

2

3.2

70.7

mm^²

mm

mm

mm

mm

5x1.5

1.4

0.7

1.8

11.2

7x1.5

1.4

0.7

1.8

12.0

10x1.5

1.4

0.7

1.8

14.8

12x1.5

1.4

0.7

1.8

15.2

14x1.5

1.4

0.7

1.8

16.0

19x1.5

1.4

0.7

1.8

17.6

21x1.5

1.4

0.7

1.8

18.4

24x1.5

1.4

0.7

1.8

20.4

30x1.5

1.4

0.7

1.8

21.6

40x1.5

1.4

0.7

1.8

26.0

48x1.5

1.4

0.7

1.8

26.4

61x1.5

1.4

0.7

1.9

29.0

5x2.5

1.8

0.7

1.8

12.2

7x2.5

1.8

0.7

1.8

13.2

10x2.5

1.8

0.7

1.8

16.4

12x2.5

1.8

0.7

1.8

16.9

14x2.5

1.8

0.7

1.8

17.7

19x2.5

1.8

0.7

1.8

19.6

21x2.5

1.8

0.7

1.8

20.6

24x2.5

1.8

0.7

1.8

22.8

30x2.5

1.8

0.7

1.8

24.1

40x2.5

1.8

0.7

1.9

29.4

48x2.5

1.8

0.7

1.9

29.9

61x2.5

1.8

0.7

2.0

32.8
