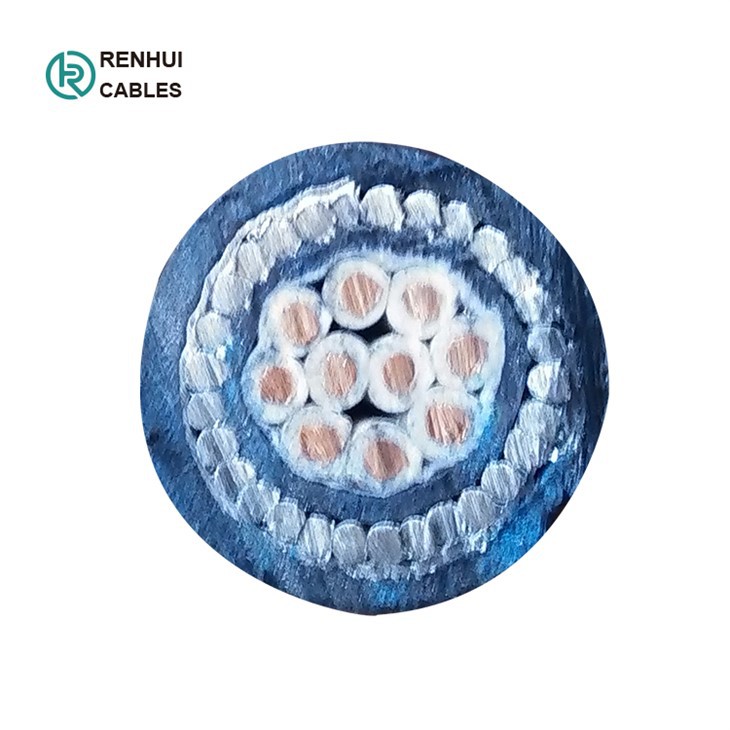

Brynvarðar kaplar

-CU/XLPE/PVC/SWA/PVC, brynvarðar snúrur, Málspenna:0.6/1KV.
-Brynvarðir kaplar eru notaðir til rafveitu í lágspennukerfi.
-Bylddir kaplar henta til uppsetningar innandyra og utandyra, í kapalrásum, neðanjarðar, í raf- og rofastöðvum, staðbundnum orkudreifingum, iðjuverum.
-Samkvæmt IEC 60502-1,GB/T12706.
-Logvarnar kapall & LSZH kapall og PVC kapall

Hringdu í okkur

DaH jaw

Sækja vörulista

CE vottorð-Renhui

ISO% 7b% 7b0% 7d% 7dRenhui

Lýsing

Umsókn(brynjaðar snúrur):
Brynvarðir kaplar eru notaðir til raforkuveitu í lágspennukerfi, brynvarðir kaplar henta til uppsetningar innandyra og utan, í kapalrásum, neðanjarðar, í raf- og rofastöðvum, staðbundnum orkudreifingum, iðjuverum, þar sem engin hætta er á vélrænni skemmdir.

Framkvæmdir(brynjaðar snúrur):

- Hljómsveitarstjórar:

Kopar- eða álleiðari, kringlóttur eða lagaður, flokkur 2 til IEC 60228, BS EN 60228. Fyrir smærri stærðir er einnig hægt að fá heilan hringleiðara, flokk 1 samkvæmt IEC 60228, BS EN 60228 sé þess óskað.

- Einangrun

XLPE efni og þykkt skulu vera í samræmi við IEC 60502 eða BS 5467, metin fyrir 90 gráðu samfellda notkun.

-Samkoma

Einangraðir leiðarar eru lagðir upp, fylltir þar sem nauðsyn krefur með efni sem ekki er vökvasætt og klætt með pressuðu þykkt hitaþjálu efnis.

- Brynjaútg

Galvanhúðaðir kringlóttir vírar, eða flatir ræmur, sem hylja algerlega samsetningu kjarna og mótspíru úr galvaniseruðu stálbandi ofan á; eða tvö lög af stálbandi, sem uppfyllir viðeigandi kröfur IEC60502-1.

- Slíður
PVC byggt hitaþjálu efni, í samræmi við viðeigandi kröfur IEC 60502-1.

SWA (8)

SWA (9)

SWA (11)

EinangrunLitir (brynjaðar kaplar):

Litakóði
Litakóði (1)
1 kjarna	Rauður eða Svartur
2 kjarna	Rauður, Svartur
3 kjarna	Rauður, Gulur, Blár
4 kjarna	Rauður, gulur, blár, svartur
5 kjarna	Rauður, gulur, blár, svartur, grænn
Yfir 5 kjarna	Svartir kjarna með hvítum tölustöfum
Litakóði (2)
1 kjarna	Brúnn eða Blár
2 kjarna	Brúnn eða Blár
3 kjarna	Brúnn, Svartur, Grár
4 kjarna	Blár, Brúnn, Svartur, Grár
5 kjarna	Grænt/gult, blátt, brúnt, svart, grátt
Yfir 5 kjarna	Svartir kjarna með hvítum tölustöfum

Kapalfæribreytur(brynjaðar kaplar):

Nafn Þversnið	Þvermál leiðara (u.þ.b.)	Nafnþykkt einangrunar	Nafnþykkt innri hlífðar	Nafnefni álvír þvermál.	Nafnþykkt slíður	Heildarþvermál (u.þ.b.)
mm²	mm	mm	mm	mm	mm	mm
1x4	2.3	0.7	1	0.8	1.8	10.9
1x6	2.8	0.7	1	0.8	1.8	11.4
1x10	3.6	0.7	1	0.8	1.8	12.2
1x16	4.5	0.7	1	0.8	1.8	13.1
1x25	5.6	0.9	1	0.8	1.8	14.6
1x35	6.7	0.9	1	1.25	1.8	16.6
1x50	8	1	1	1.25	1.8	18.1
1x70	9.4	1.1	1	1.25	1.8	19.7
1x95	11	1.1	1	1.6	1.8	22
1x120	12.4	1.2	1	1.6	1.8	23.6
1x150	13.8	1.4	1	1.6	1.8	25.4
1x185	15.3	1.6	1	1.6	1.8	27.4
1x240	17.5	1.7	1	1.6	1.9	29.9
1x300	19.5	1.8	1	2	2	33.1
1x400	22.6	2	1.2	2	2.2	37.3
1x500	25.2	2.2	1.2	2	2.3	40.5

Nafn Þversnið	Þvermál leiðara (u.þ.b.)	Nafnþykkt einangrunar	Nafnþykkt innri hlífðar	Nafnstálvír þvermál.	Nafnþykkt slíður	Heildarþvermál (u.þ.b.)
mm²	mm	mm	mm	mm	mm	mm
2x1.5	1.4	0.7	1	0.8	1.8	12.8
2x2.5	1.8	0.7	1	0.8	1.8	13.6
2x4	2.3	0.7	1	0.8	1.8	14.6
2x6	2.8	0.7	1	1.25	1.8	16.5
2x10	3.6	0.7	1	1.25	1.8	18.1
2x16	4.5	0.7	1	1.25	1.8	19.9
2x25	5.6	0.9	1	1.6	1.8	23.6
2x35	6.7	0.9	1	1.6	1.8	25.8
2x50	8	1	1	1.6	1.9	29
2x70	9.4	1.1	1	2	2	33.2
2x95	11	1.1	1.2	2	2.1	37.1
2x120	12.4	1.2	1.2	2	2.3	40.5
2x150	13.8	1.4	1.2	2.5	2.4	45.4
2x185	15.3	1.6	1.4	2.5	2.6	49.9
2x240	17.5	1.7	1.4	2.5	2.7	55.1
2x300	19.5	1.8	1.6	2.5	2.9	60.2
2x400	22.6	2	1.6	2.5	3.1	67.7

Nafnþversnið	Þvermál leiðara (u.þ.b.)	Nafnþykkt einangrunar	Nafnþykkt innri hlífðar	Nafnstálvír þvermál.	Nafnþykkt slíður	Heildarþvermál (u.þ.b.)
mm²	mm	mm	mm	mm	mm	mm
3x1.5	1.4	0.7	1	0.8	1.8	13.2
3x2.5	1.8	0.7	1	0.8	1.8	14.1
3x4	2.3	0.7	1	0.8	1.8	15.2
3x6	2.8	0.7	1	1.25	1.8	17.1
3x10	3.6	0.7	1	1.25	1.8	18.9
3x16	4.5	0.7	1	1.25	1.8	20.8
3x25	5.6	0.9	1	1.6	1.8	24.7
3x35	6.7	0.9	1	1.6	1.8	27.2
3x50	8	1	1	1.6	1.9	30.6
3x70	9.4	1.1	1	2	2.1	35.2
3x95	11	1.1	1.2	2	2.2	39.3
3x120	12.4	1.2	1.2	2	2.3	43
3x150	13.8	1.4	1.4	2.5	2.5	48.6
3x185	15.3	1.6	1.4	2.5	2.7	53
3x240	17.5	1.7	1.4	2.5	2.8	58.5
3x300	19.5	1.8	1.6	2.5	3	64
3x400	22.6	2	1.6	3.15	3.3	73.5

Nafn Þversnið	Þvermál leiðara (u.þ.b.)	Nafnþykkt einangrunar	Nafnþykkt innri hlífðar	Nafnstálvír þvermál.	Nafnþykkt slíður	Heildarþvermál (u.þ.b.)
mm²	mm	mm	mm	mm	mm	mm
4x1.5	1.4	0.7	1	0.8	1.8	14
4x2.5	1.8	0.7	1	0.8	1.8	14.9
4x4	2.3	0.7	1	1.25	1.8	17
4x6	2.8	0.7	1	1.25	1.8	18.2
4x10	3.6	0.7	1	1.25	1.8	20.2
4x16	4.5	0.7	1	1.6	1.8	23
4x25	5.6	0.9	1	1.6	1.8	26.7
4x35	6.7	0.9	1	1.6	1.9	29.5
4x50	8	1	1	2	2.1	34.2
4x70	9.4	1.1	1.2	2	2.2	38.8
4x95	11	1.1	1.2	2	2.3	42.9
4x120	12.4	1.2	1.4	2.5	2.5	48.6
4x150	13.8	1.4	1.4	2.5	2.7	53.2
4x185	15.3	1.6	1.4	2.5	2.8	58.1
4x240	17.5	1.7	1.6	2.5	3.1	64.8
4x300	19.5	1.8	1.6	2.5	3.2	70.4
4x400	22.6	2	1.8	3.15	3.6	81.3

Framleiðsluframfarir

Vottorð:

Pökkun:

-Trétromma úr stáli (fumigation)
Kapallengd í hverri trommu: 1000m/2000m eða samkvæmt raunverulegum kröfum um snúrulengd.
- Trommustærð:
Eins og á lengd kapal og stærð gáma
Til að geta gefið þér nákvæmt verð, vinsamlegast segðu okkur frá því magni sem þú þarft á snúrulengd þinni. Stærra magn, meiri afsláttarávinningur tilbúinn fyrir þig!
-Sendingarhöfn:

Qingdao, eða aðrar hafnir samkvæmt kröfum þínum.
-Sjófrakt:
FOB/C&F/CIF tilvitnun er öll fáanleg.
