Nafn snúru |
Kopar pólýetýlen einangraðir koax snúrur |
||||||||
|
Gerð kapals |
RG174 |
Standard |
MILJÓN C-17 |
||||||
|

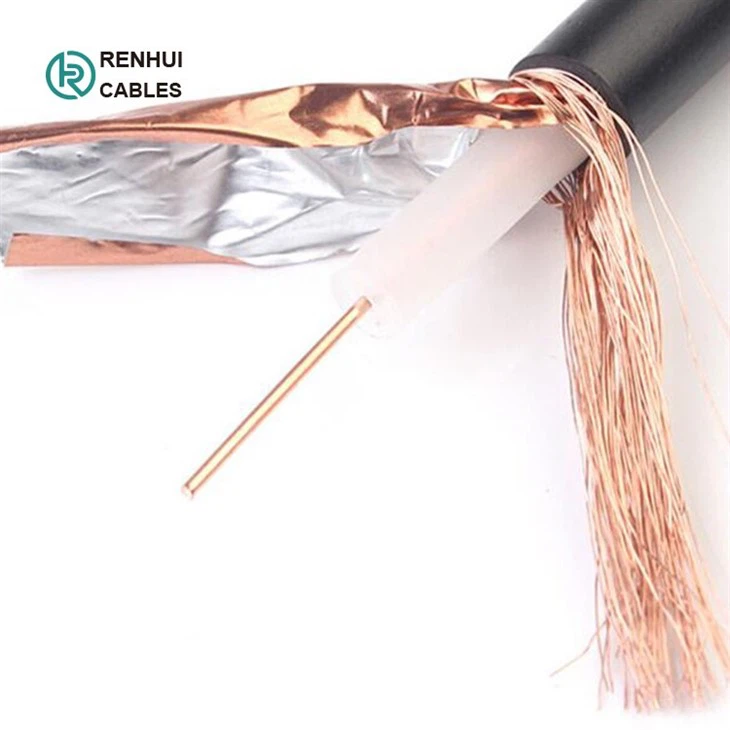

1.Structure skýringarmynd vöru. |
|||||||||
|
|
|||||||||
|
2.Stærð vöru |
|||||||||
|
Nei. |
Atriði |
uppbyggingu |
efni |
lit |
|||||
|
1 |
leiðari |
7/0.16±0.01 mm |
beran kopar |
Gulur |
|||||
|
2 |
einangrun |
1,52±0,01 mm |
PE |
hvítur |
|||||
|
3 |
vír fléttaður |
80*0,1 mm |
Ber kopar |
gulur |
|||||
|
4 |
Jakki |
2,80±0,1 mm |
PVC |
Svartur |
|||||
|
5 |
merkingu |
RG174 |
|||||||
|
3.Electrical eðlisfræði og eiginleikar vöru |
|||||||||
|
Atriði |
Eining |
Gildi |
|||||||
|
Rýmd |
pF/m |
100±5 |
|||||||
|
Viðnám |
Ω |
50±2 |
|||||||
|
Hraðahlutfall |
prósent |
66 |
|||||||
|
Beygður radíus |
Mm |
14 |
|||||||
|
Hámarksspenna |
VMS |
1500 |
|||||||
|
Hámarks tíðni |
MHZ |
3000 |
|||||||
|
Hitastig |
gráðu |
-20~ plús 80 |
|||||||
|
Dempunarfasti við 20 gráður (hámark) |
200MHz |
dB/100m |
39 |
||||||
|
400MHz |
dB/100m |
58 |
|||||||
|
900MHz |
dB/100m |
90 |
|||||||
|
1500MHz |
dB/100m |
117 |
|||||||
|
1800MHz |
dB/100m |
128 |
|||||||
|
2000MHz |
dB/100m |
139 |
|||||||
|
2500MHz |
dB/100m |
156 |
|||||||
|
Pakki |
15000m / tromma, Útflutningur tré tromma. |
||||||||
