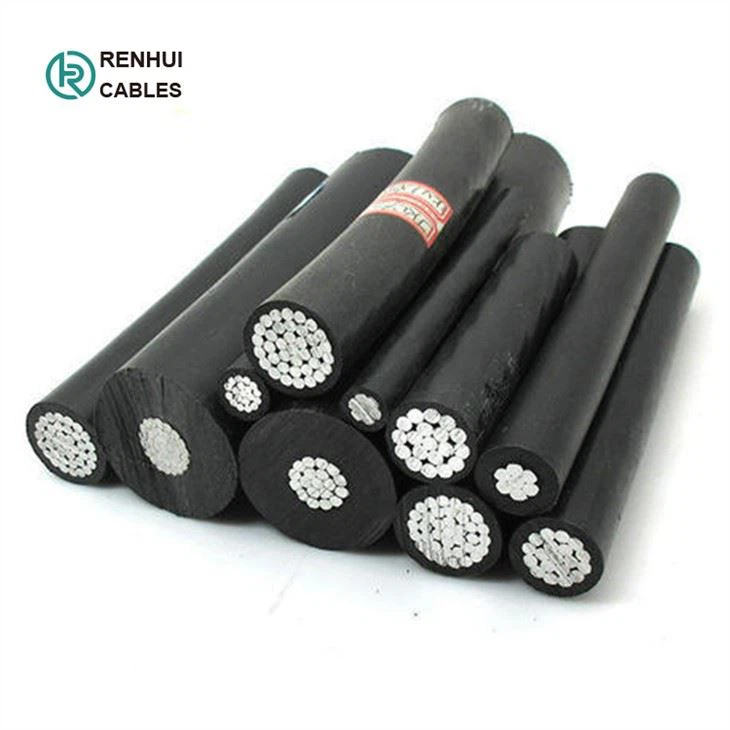

600/1000V ABC – Loftnetsnúrar til BS 7870-5 (AL/XLPE)
1.Umsókn (Loftstrengur)
Loftsnúrurnar sem eru hannaðar fyrir loftdreifilínur eru með öllum leiðurum úr áli 1350 og einangraðir með XLPE. Fasa og hlutlausir kjarna eru settir upp í búnt með vinstri hendi. Hægt að nota fyrir fasta uppsetningu sem loftlínur allt að 1000 V.
2.Standard (Loftstrengur)
BS 7870-5:1999
3.Framkvæmdir (Loftstrengur)
Hljómsveitarstjóri | Leiðararnir skulu vera úr áli 1350 vírum og eru þjappaðir hringlaga (RM). |
|
Einangrun | XLPE. 1, 2 og 3 upphækkuð langsum rif á yfirborði kjarna. Yfirborð hlutlausa kjarnans ætti að hafa að minnsta kosti 12 rif fyrir þversnið allt að 50 mm² og að lágmarki 16 rif fyrir kjarna yfir 50 mm². Ef um er að ræða fimm kjarna búnta ætti yfirborð hlífðarkjarna að vera slétt. | |
Samkoma | 2 allt að 4 kjarna með jöfnum þversniði eru þræddir saman í vinstri lagningu, auk þess er hægt að samþráða 1 eða 2 kjarna með skertri þversniði. |
4.Tæknilegar upplýsingar (Loftstrengur)
Málspenna | kV | 0.6/1 |
Prófspenna | Veff kV | 4 |
Lagningarhiti | gráðu | mín. -20 |
Vinnuhitastig | gráðu | -30 ~ plús 80 |
Hitastig leiðara | gráðu | hámark plús 80 |
Skammhlaupshiti | gráður | hámark auk 130/5 |
Beygjuradíus (mín.) | 18 × o af snúru |
5.Mál (Loftstrengur)
fjöldi kjarna x nafnþversnið | hámark leiðara- viðnám | mín. brotálag á leiðarastreng | Núverandi einkunn í loftinu | Ytra þvermál | Heildarþyngd |
mm² | Ohm/km | kN | A | mm | kg/km |
1x 16 RM | 1,910 | 2,5 | 72 | 80 | 74 |
1x 25 RM | 1,200 | 4,0 | 107 | 90 | 106 |
1x 35 RM | 0,868 | 5,5 | 132 | 105 | 138 |
1x 50 RM | 0,641 | 8,0 | 165 | 118 | 182 |
1x 70 RM | 0,443 | 10,7 | 205 | 130 | 252 |
1x 95 RM | 0,320 | 13,7 | 240 | 154 | 333 |
1x 120 RM | 0,253 | 18,6 | 290 | 170 | 408 |
1x 150 RM | 0,206 | 23,2 | 334 | 190 | 502 |
1x 185 RM | 0,164 | 28,7 | 389 | 210 | 611 |
1x 240 RM | 0,125 | 37,2 | 467 | 240 | 801 |
2x 16 RM | 1,910 | 2,5 | 72 | 156 | 147 |
2x 25 RM | 1,200 | 4,0 | 107 | 180 | 208 |
2x 35 RM | 0,868 | 5,5 | 132 | 200 | 277 |
2x 50 RM | 0,641 | 8,0 | 165 | 235 | 361 |
2x 70 RM | 0,443 | 10,7 | 205 | 254 | 505 |
2x 95 RM | 0,320 | 13,7 | 240 | 303 | 666 |
2x 150 RM | 0,206 | 23,2 | 334 | 380 | 1004 |
4x 16 RM | 1,910 | 2,5 | 72 | 188 | 286 |
4x 25 RM | 1,200 | 4,0 | 107 | 212 | 430 |
4x 35 RM | 0,868 | 5,5 | 132 | 241 | 553 |
4x 50 RM | 0,641 | 8,0 | 165 | 278 | 746 |
4x 70 RM | 0,443 | 10,7 | 205 | 318 | 1009 |
4x 95 RM | 0,320 | 13,7 | 240 | 378 | 1332 |
4x 120 RM | 0,253 | 18,6 | 290 | 544 | 1632 |
4x 50 plús 1x 25 RM | 0,641/1,200 | 8,0/4,0 | 165/107 | 319 | 814 |
4x 50 plús 1x 35 RM | 0,641/0,868 | 8,5/5,5 | 165/132 | 319 | 845 |
4x 70 plús 1x 25 RM | 0,443/1,200 | 10,7/4,0 | 205/107 | 360 | 1105 |
4x 70 plús 2x 25 RM | 0,443/1,200 | 10,7/4,0 | 205/107 | 400 | 1217 |
4x 95 plús 1x 25 RM | 0,320/1,200 | 13,7/4,0 | 240/107 | 418 | 1438 |
4x 95 plús 2x 25 RM | 0,320/1,200 | 13,7/4,0 | 240/107 | 420 | 1544 |
4x120 plús 1x 25 RM | 0,253/1,200 | 18,6/4,0 | 290/107 | 590 | 2050 |
5. Pakki: Flytja út trétrommur (Loftstrengur)
