1.Umsókn (N2XY snúrur):
Þessar rafmagns- og fasta snúrur eru notaðar til rafveitu í lágspennukerfum. Þau eru vel aðlöguð neðanjarðarnotkun í iðnaði með viðbótar vélrænni vörn. Hægt er að festa þessar snúrur á kapalbakka, innan leiðslna eða festa við veggi.
2.Staðlar(N2XY snúrur):
IEC 60502-1, VDE 0276-603, IEC/EN 60228
Logavarnarefni samkvæmt IEC/EN 60332-1-2

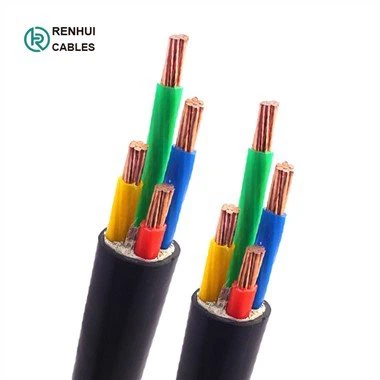

3. Framkvæmdir (N2XY snúrur):
Hljómsveitarstjóri RE: Klassi 1 solid koparleiðari RM: Flokkur 2 strandað hringlaga eða hringlaga þjappað SM: Flokkur 2 strandaður geiralagaður Einangrun XLPE (krosstengt pólýetýlen) Slíður PVC (pólývínýlklóríð) Kjarna auðkenning 3 kjarna: Grænn/gulur Blábrúnn 4 kjarna: Grænn/gulur Brúnn Svartur Grár 5 kjarna: Grænn/gulur Blár Brúnn Svartur Grár 7 kjarna og yfir: Svartir kjarna og hvítar tölur Slíðurlitur: Svartur |
|
|
4.Einkenni (N2XY snúrur):
Spennaeinkunn Uo/U: 0.6/1kV Hitastig Við uppsetningu -5 gráður í plús 50ºC Föst uppsetning: -20 gráður í plús 90 gráður Lágmarks beygjuradíus Fast: 12 x heildarþvermál |
|
5.Kapalfæribreytur(N2XY snúrur):
Nafnþversnið | Þvermál leiðara (u.þ.b.) | Nafn einangrunarþykkt | Nafnþykkt slíður | Heildarþvermál (u.þ.b.) |
mm² | mm | mm | mm | mm |
4x1.5 | 1.4 | 0.7 | 1.8 | 10.4 |
4x2.5 | 1.8 | 0.7 | 1.8 | 11.3 |
4x4 | 2.3 | 0.7 | 1.8 | 12.5 |
4x6 | 2.8 | 0.7 | 1.8 | 13.7 |
4x10 | 3.6 | 0.7 | 1.8 | 15.7 |
4x16 | 4.5 | 0.7 | 1.8 | 17.8 |
4x25 | 5.6 | 0.9 | 1.8 | 21.5 |
4x35 | 6.7 | 0.9 | 1.8 | 24.1 |
4x50 | 8.0 | 1 | 1.8 | 27.8 |
4x70 | 9.4 | 1.1 | 2.0 | 32.0 |
4x95 | 11.0 | 1.1 | 2.1 | 36.1 |
4x120 | 12.4 | 1.2 | 2.3 | 40.2 |
4x150 | 13.8 | 1.4 | 2.4 | 44.9 |
4x185 | 15.3 | 1.6 | 2.6 | 49.8 |
4x240 | 17.5 | 1.7 | 2.8 | 56.0 |
4x300 | 19.5 | 1.8 | 3.0 | 61.7 |
4x400 | 22.6 | 2 | 3.2 | 70.7 |
Nafnþversnið | Þvermál leiðara (u.þ.b.) | Nafn einangrunarþykkt | Nafnþykkt slíður | Heildarþvermál (u.þ.b.) |
mm² | mm | mm | mm | mm |
5x1.5 | 1.4 | 0.7 | 1.8 | 11.2 |
7x1.5 | 1.4 | 0.7 | 1.8 | 12.0 |
10x1.5 | 1.4 | 0.7 | 1.8 | 14.8 |
12x1.5 | 1.4 | 0.7 | 1.8 | 15.2 |
14x1.5 | 1.4 | 0.7 | 1.8 | 16.0 |
19x1.5 | 1.4 | 0.7 | 1.8 | 17.6 |
21x1.5 | 1.4 | 0.7 | 1.8 | 18.4 |
24x1.5 | 1.4 | 0.7 | 1.8 | 20.4 |
30x1.5 | 1.4 | 0.7 | 1.8 | 21.6 |
40x1.5 | 1.4 | 0.7 | 1.8 | 26.0 |
48x1.5 | 1.4 | 0.7 | 1.8 | 26.4 |
61x1.5 | 1.4 | 0.7 | 1.9 | 29.0 |
5x2.5 | 1.8 | 0.7 | 1.8 | 12.2 |
7x2.5 | 1.8 | 0.7 | 1.8 | 13.2 |
10x2.5 | 1.8 | 0.7 | 1.8 | 16.4 |
12x2.5 | 1.8 | 0.7 | 1.8 | 16.9 |
14x2.5 | 1.8 | 0.7 | 1.8 | 17.7 |
19x2.5 | 1.8 | 0.7 | 1.8 | 19.6 |
21x2.5 | 1.8 | 0.7 | 1.8 | 20.6 |
24x2.5 | 1.8 | 0.7 | 1.8 | 22.8 |
30x2.5 | 1.8 | 0.7 | 1.8 | 24.1 |
40x2.5 | 1.8 | 0.7 | 1.9 | 29.4 |
48x2.5 | 1.8 | 0.7 | 1.9 | 29.9 |
61x2.5 | 1.8 | 0.7 | 2.0 | 32.8 |
6.Package: Flytja út trétrommur(N2XY snúrur).
