1.Umsókn:
H03VV-F er PVC einangruð PVC hlífðarsnúra til að tengja rafmagnstæki, tæki og tæki, þ.e. borðlampa og útvarp við rafmagnsnetið.
|
|
|
|
2.Lýsing:
H03VV-F kapall er sérstaklega hentugur til notkunar á litlum tækjum með lágt vélrænt álag og til að tengja létt heimilistæki, td eldhúsáhöld, skrifborðslampa, gólflampa, ryksuga, skrifstofuvélar, útvarp, skrifstofur; fyrir heimilistæki, þ.m.t. rakt húsnæði; fyrir miðlungs störf (td þvottavélar, þurrkara og ísskápa).
Að því marki sem þessar snúrur falla undir viðeigandi forskriftir búnaðarins, eru þær ekki leyfðar til notkunar með eldunar- eða upphitunarbúnaði. Kaplar með þversniði 0.75 mm² henta ekki til notkunar utanhúss eða til notkunar á iðnaðar- eða bændavélum.

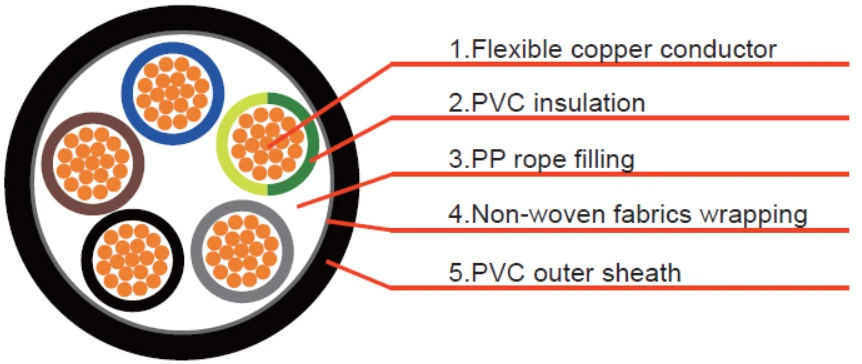

3.Framkvæmdir:
|
Hljómsveitarstjóri |
Bare kopar fínvírsleiðari, DIN VDE 0295 cl. 5, BS 6360 cl. 5, IEC 60228 cl. 5 og HD 383 |
|
|
Einangrun |
PVC kjarnaeinangrun fyrir VDE-0281 Hluti 1, Litakóðaður til VDE-0293-308, Græn-gul jarðtenging (3 leiðarar og ofar) |
|
|
Slíður |
PVC ytri slíður |
|
|
|
|
|
4.H03VV-F kapall300/300V Tæknigögn:
|
Málspenna Uo/U |
300/300V |
|
Prófspenna |
2000V |
|
lágmarks beygjuradíus |
farsími: 15D; |
|
lágmarkshiti við uppsetningu |
-5 gráður |
|
hitastig umhverfisins |
farsíma: – 5 gráður til |
|
hámark leiðarahiti við skammhlaup í 5 s |
160 gráður |
|
hámarks hitastig leiðara |
plús 70 gráður |
|
Einangrunarþol við 70 gráður |
mín 2 x 1010 Ω.cm |
|
logapróf |
logavarnarefni skv. til IEC 60332-1 |
5.H03VV-F datablað:
|
AWG |
Fjöldi kjarna x Nafn kross Hlutasvæði # x mm² |
Nafn Á heildina litið Þvermál mm |
Nafn Kopar Þyngd kg/km |
Nafn Þyngd kg/Km |
Nafn koparþyngd kg/Km |
Nafnþyngd kg/Km |
|
20(16/32) |
2 x 0.50 |
0.5 |
0.6 |
5 |
9.6 |
38 |
|
20(16/32) |
3 x 0.50 |
0.5 |
0.6 |
5.4 |
14.4 |
45 |
|
20(16/32) |
4 x 0.50 |
0.5 |
0.6 |
5.8 |
19.2 |
55 |
|
18(24/32) |
2 x 0.75 |
0.5 |
0.6 |
5.5 |
14.4 |
46 |
|
18(24/32) |
3 x 0.75 |
0.5 |
0.6 |
6 |
21.6 |
59 |
|
18(24/32) |
4 x 0.75 |
0.5 |
0.6 |
6.5 |
28.8 |
72 |
|
18(24/32) |
5 x 0.75 |
0.5 |
0.6 |
7.1 |
36.0 |
87 |
